Montageautomaten:

M111.00

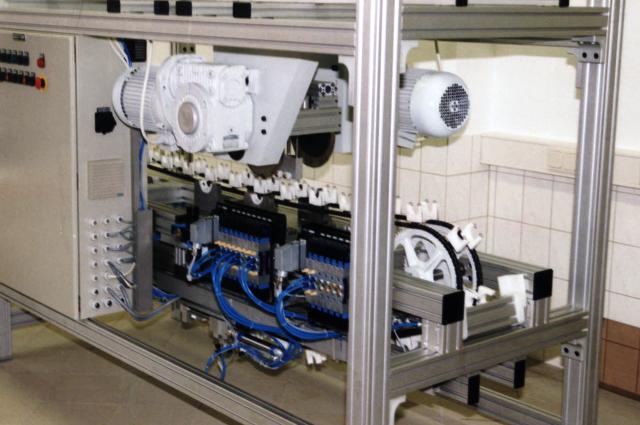

Automatische Montageeinheit für Dialysefilter

Kurzbeschreibung:

  • Automatische Montageeinheit, bestehend aus Basisstation, Montagestation, Zentrifugen-Karussell und Steuerungseinheit.
  • Einsatz im Reinraum - Mehrschichtbetrieb.
  • Bevorraten und zuführen der Filtergehäuse (Rohre).
  • Aufnehmen, zuführen und einschieben des Filtermediums.
  • Bevorraten und zuführen unterschiedlicher Endkappen, rechts und links.
  • Aufschrauben der Endkappen rechts und links.

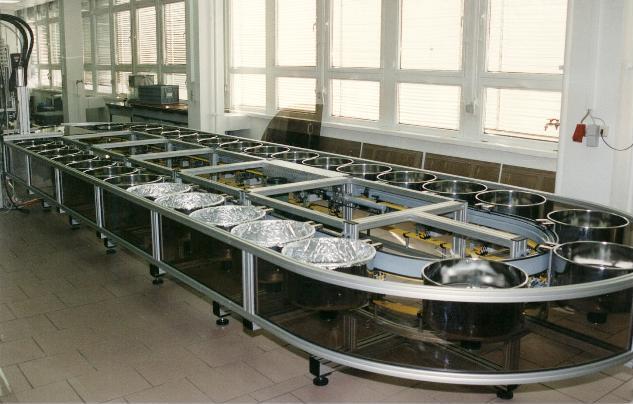

  • Einspritzen von Kleber/Dichtung und zentrifugieren im Karussell.
  • Abtrennen der Endkappen nach dem zentrifugieren mit Vor- und Fertigschnitt.
  • Steuerung über eine SPS, ausgelegt für Step-Betrieb, Zyklus-und Automatikbetrieb.
  • Alle Arbeitsschritte werden überwacht.

>>> more...




M151.00

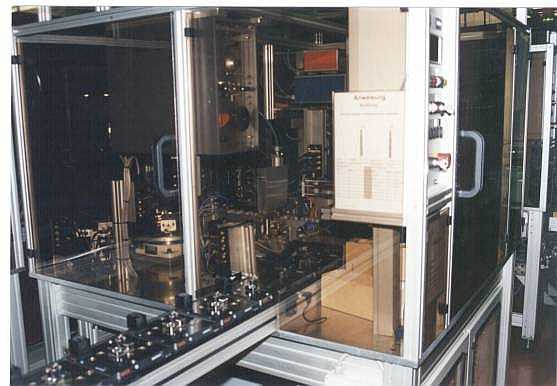

Vollautomatische Montage-, Löt- und Schweißstation für Fensterheberschalter

Montagezelle mit Rundtakttisch und linearem Werkstückträgersystem. Ein Rundtakttisch zum Biegen der Anschlußdrähte von Widerständen und LED`s. Es werden die Einzelkomponenten zusammengefügt und verschweißt. Eine Polaritätsprüfung inkl. Lichtintensitätsprüfung wird durchgeführt. Übergabehandler und Schweißstation zum Punktschweißen der Sockel mit der Dioden-Widerstand- Einheit.

>>> more...


M155.00

Automatische Montageeinheit für Dialysefilter

Kurzbeschreibung:

  • Automatische Montageeinheit, bestehend aus Basisstation, Montagestation, Zentrifugen-Karussell und Steuerungseinheit.
  • Einsatz im Reinraum - Mehrschichtbetrieb.
  • Bevorraten und zuführen der Filtergehäuse (Rohre).
  • Aufnehmen, zuführen und einschieben des Filtermediums.
  • Bevorraten und zuführen unterschiedlicher Endkappen, rechts und links.
  • Aufschrauben der Endkappen rechts und links.
  • Einspritzen von Kleber/Dichtung und zentrifugieren im Karussell.
  • Abtrennen der Endkappen nach dem zentrifugieren mit Vor- und Fertigschnitt.
  • Steuerung über eine SPS, ausgelegt für Step-Betrieb, Zyklus-und Automatikbetrieb.
  • Alle Arbeitsschritte werden überwacht.

>>> more...




M172.00

Vollautomatische Montagestation für Klimaanlagen-Kombisteller, PC-gesteuert

Montagezelle zur vollautomatischen Herstellung von Klimaanlagen- Kombistellern in zwei Varianten (linke und rechte Teile). Kameraüberwachung, Biegen, Schneiden, Fluxen, Löten, Clinchen und Schrauben sind die prozesswichtigen, hier eingesetzten Techniken.
Im Arbeitsdurchlauf erfolgt eine 100%-Prüfung aller Teile. Fertig montierte Teile werden palettiert.
Jeder einzelne Arbeitsschritt wird überwacht. Alle relevanten Maschinendaten werden durch ein integriertes BDE-System aufgezeichnet und protokolliert.

>>> more...




M191.00
Rundtaktmaschine zum Versiegeln von Leiterplatten, PC-gesteuert
Zwei unterschiedliche Schaltungsvarianten werden mit Gießharz versiegelt. Die Achsen zum vergießen sind NC-gesteuert,
Die Maschine arbeitet dreischichtig und stellt alle 25 Sekunden eine Schaltung fertig.
Ausschnitt der Maschine,
von hinten gesehen:


Im Vordergrund ist das Gerät zum Aufheizen des Gießharzes mit integrierter Temperaturüberwachung aufgebaut,
Im Hintergrund sichtbar ist das NC-Achsen-System, über das der Gießharzauftrag gesteuert wird.
