Bauteilmaschinen:
|
SMB 2 |
|
Automatische Biege- und Schneidemaschine für
radial gegurtete Bauelemente
|
Diese Maschine ist für
die Verarbeitung von radial gegurteten Bauelementen zu verschiedenen
Formen und Sonderformen geeignet.
Durch ein präzises Aufnahmesystem werden die Komponenten den
Werkzeugeinheiten zugeführt, positioniert und danach gebogen
und geschnitten. Die Anschlußbeine werden beim Biegen gleichzeitig
auf das erforderliche Rastermaß gerichtet (bei völliger
Zugentlastung). Nach dem Durchlauf der einzelnen Bearbeitungsstationen
wird das fertige Teil ausgeworfen und das Trägerband zerschnitten.
Die Schneid- und Biegemesser lassen sich in Höhe und Tiefe verstellen,
so daß die Länge der Anschlußbeinchen variabel ist,
ebenso die Sickentiefe der Snap-ln-Sicke.
Die Werkzeuge sind modular auf Trägerplatten aufgebaut und somit
ist ein schneller Wechsel auf unterschiedliche Typen von Bauelementen
gewährleistet.
Durch geringes Umrüsten lassen sich Kondensatoren, Transistoren
oder andere radial gegurtete Bauelemente auf derselben Maschine verarbeiten. |
 |
Techniche Daten: |
Leistung: |
Stufenlos regelbar bis 40.000 Stück / h
|
Größe: |
300x500x300 mm |
Anschlußwert: |
230V - 150 Watt |
Gewicht: |
ca. 70 kg |
Geräuschpegel: |
65 dB |
Sondermaschinen und -formen auf Anfrage. |
|

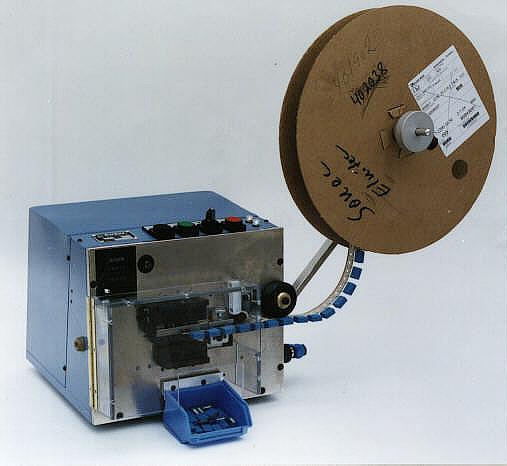

SMB 3 |
Maschinen-Nr: M092.00 |
Pneumatische Biege- und Schneidemaschine
|
Kurzbeschreibung:
- Bearbeiten radialer Bauelemente.
- Einfache Bedienung, rein pneumatisch gesteuert.
- Vollautomatischer Arbeitsablauf.
- Schneidmesser und Biegewerkzeuge
austauschbar - nicht einstellbar.
- Getrennte Abführung von Bauteilen und Trägerband
- Konstante Arbeitsgeschwindigkeit.
- Die Kapazität liegt bei ca. 6.500 Teile / h.
>>>
more...
|
|
|
RBS 2 |
|
Automatische Biege- und Schneidemaschine
für radiale Leistungsbauteile |
Diese Maschine ist geeignet,
radiale Leistungsbauelemente der Gehäuseformen TO 220, TO 218,
TO 126 etc. mit drei, fünf oder sieben Anschlußbeinchen
zu bearbeiten.
Die Bauelemente werden über Sticks oder einen Vibrationsförderer
der Maschine zugeführt, durch einen Zahnriemen vereinzelt und
vor den Werkzeugeinheiten positioniert.
Für die Bearbeitung der Bauelemente können bis zu sechs
Folge- Werkzeugeinheiten, z. B. Richten, Schneiden, Biegen etc. montiert
werden. Um eine optimale Maßgenauigkeit zu erreichen, werden
die Bauelemente vor jeder Bearbeitungsstation zusätzlich durch
einen Indexstift in der Bohrung verriegelt und zugentlastet gerichtet,
geschnitten und gebogen.
Alle Werkzeugeinheiten sind über Micrometer sehr schnell und
präzise einstellbar.
Durch eine Zusatzeinrichtung können die fertig bearbeiteten Bauelemente
wieder in Sticks magaziniert werden.
|
 |
Techniche Daten: |
Leistung: |
bis 6.000 Stück / h
|
Größe: |
500x500x600 mm |
Anschlußwert: |
230V - 150 Watt |
Gewicht: |
ca. 107 kg |
Geräuschpegel: |
50 dB |
Sondermaschinen und -formen auf Anfrage. |
|

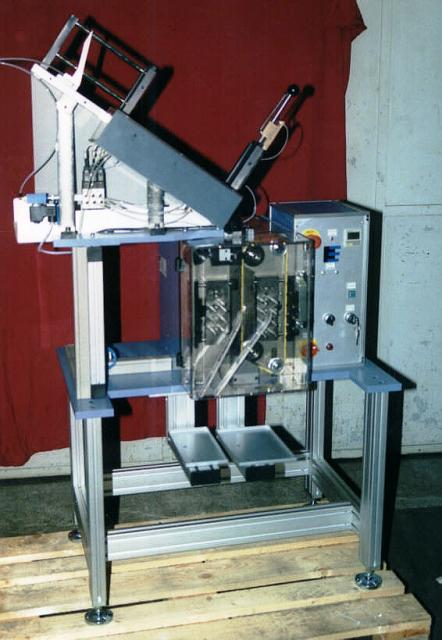

M125.3c |
Maschinen-Typ: RBS2 |
Biege- und Schneidemaschine für
Leistungstransistoren
|
Kurzbeschreibung:
- Bearbeiten von Leistungstransistoren, Triac und Thyristoren.
- Für Gehäuseformen TO220,
TO202, TO126, TO218, TO247, SOT82, SOT186, SOT199
- Zuführung über ein Stick-Magazin.
- Zahnriemen zur Vereinzelung und Positionierung vor den
Werkzeugeinheiten.
- Micrometerverstellung der Werkzeugeinheiten.
- Abführung über Bauteilrutsche in eine Auffangbox.
- Optional: Zusatzeinrichtung zur Magazinierung fertiger Teile in Sticks.
- Anschluß an 240V / 50 Hz.
- Arbeitsleistung bis zu 6000 Teile pro Stunde.
>>>
more...
|
|
|
DB 01 |
|
Blankdrahtbrücken -
Biegeautomat |
Diese Maschine wird elektrisch
angetrieben und stellt Drahtbrücken aus blankem Draht her. Durch
ein vorgeschaltetes Richtwerk wird der Draht gerichtet. Er wird dann
gefaßt und eine einstellbare, definierte Länge vorgeschoben.
Hartmetallbestückte Biegewerkzeuge stellen dann die gewünschte
Form her. Das Rastermaß der Drahtbrücken ist ebenso stufenlos
einstellbar wie die Länge der Anschlußbeinchen. |
 |
Techniche Daten: |
Leistung: |
Stufenlos regelbar bis 15.000 Stück / h
|
Größe: |
450x350x250 mm |
Anschlußwert: |
230V - 60 Watt |
Rastermaß: |
9 - 60 mm (stufenlos) unter
9 mm mit Festwerkzeugen |
Anschluß-
beinchenlänge: |
3 - 15 mm (stufenlos) |
Gewicht: |
ca. 34 kg |
Geräuschpegel: |
65 dB |
Sondermaschinen und -formen auf Anfrage. |
|
GSM |
|
Schneidemaschine für
radial gegurtete Bauelemente |
Die Maschine wird elektrisch
angetrieben und schneidet mit verschleißarmen Rollenmessern
radiale Bauteile aus dem Gurt. Die verbleibende Länge der Anschlußbeinchen
ist stufenlos einstellbar und kann an einer Skala abgelesen werden.
Standardmäßig werden Gurtbänder mit 1/2-Zoll-Teilung
bearbeitet.
Zur Grundausstattung gehören ein Vorwahlzähler, die Abrolleinrichtung
für Rollen und die Schneideinrichtung für das Abfallband. |
 |
Techniche Daten: |
Leistung: |
Stufenlos regelbar bis 50.000 Stück / h
|
Größe: |
250x250x120 mm |
Anschlußwert: |
230V - 60 Watt |
Druckluft: |
5 bar |
Draht-Durchmesser: |
max. 1,0 mm |
Geräuschpegel: |
> 50 dB |
Sondermaschinen und -formen auf Anfrage. |
|
RM 1D |
|
Automatische Biege- und Schneidemaschine
für axial gegurtete Bauteile |
Die Maschine hat eine digitale
Rastermaßanzeige und Skalen für die Länge der Anschlußbeinchen
und den Drahtdurchmesser mit 0,1 mm Teilung.
Der Biegevorgang erfolgt bei völliger Zugentlastung. Die Schenkellänge
der Bauteile ist stufenlos einstellbar von 4 mm bis 17 mm.
Bauteile mit Drahtdurchmesser der Bauteile 0,3 mm bis 1,2 mm können
bearbeitet werden. Das Rastermaß ist stufenlos einstellbar von
7 mm bis 60 mm.
Rastermaße unter 7 mm sind mit Sonderwerkzeugen zu erreichen.
Die Maschine ist mit einer gehärteten Exenterkurvenscheibe ausgestattet.
An den stark beanspruchten Stellen sind die Biegewerkzeuge mit Hartmetall
ausgelegt.
Alle beweglichen Teile sind kugelgelagert und verschleißfrei.
Durch eine Thyristordrehzahlregelung kann die Arbeitsgeschwindigkeit
der Maschine stufenlos geregelt werden.
|
 |
Techniche Daten: |
Leistung: |
bis 25.000 Stück / h
|
Größe: |
400x650x350 mm |
Anschlußwert: |
230V - 220 Watt |
Rastermaß: |
7,62 - 60,96 mm |
Draht-Durchmesser: |
max. 1,2 mm |
Gewicht: |
ca. 58 kg |
Geräuschpegel: |
65 dB |
Sondermaschinen und -formen auf Anfrage. |
|

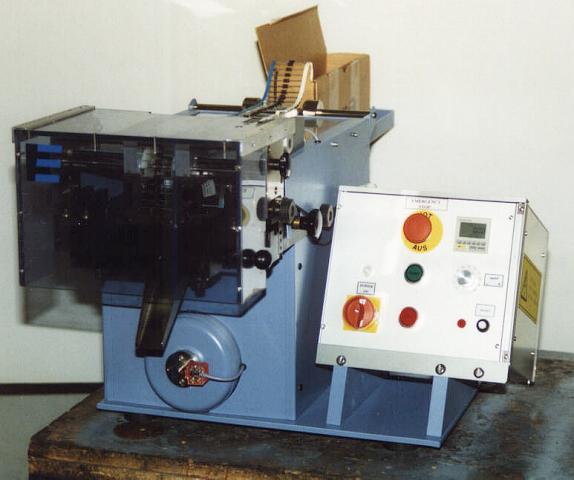

RM 4 |
Maschinen-Nr: M152.01 |
Biege- und Schneidemaschine für
axiale Bauelemente
|
Kurzbeschreibung:
- Bearbeiten axialer Bauelemente.
- Für Dioden mit Anschlußdrähten bis 1,3 mm Dicke.
- Zuführung über Ammopack von hinten.
- Biegeform 02 in U-Form mit Sicke nach innen.
- Ein elektronischer Vorwahlzähler ermöglicht die Anfertigung
einer definierten Menge Bauteile.
- Abführung über Bauteilrutsche in eine Auffangbox.
- Leistung bis zu 3000 Teile / h.
- Anschluß an 230V / 50 Hz.
- Auswechselbare Werkzeuge für unterschiedliche Biegeformen
und/oder Drahtstärken.
>>>
more...
|
|
|
RM 6 |
|
Biege- und Schneidemaschine
Typ RM 6 zum Bearbeiten axial gegürteter Bauelemente in Biegeform
6
(V-Form/Verpolschutz) |
Die Maschine arbeitet elektropneumatisch.
Die V-Form, Länge der Anschlußbeinchen und Rastermaße
sind stufenlos einstellbar, erkennbar über Digitalanzeige. Ein
elektronischer Vorwahlzähler gehört zur Serienausstattung.
Auf Wunsch kann die Maschine mit einem Testsystem zum Ermitteln der
Polarität geliefert werden. |
 |
Techniche Daten: |
Leistung: |
bis 3.500 Stück / h
|
Größe: |
400x400x400 mm |
Anschlußwert: |
230V - 60 Watt |
Druckluft: |
6 bar |
Gewicht: |
ca. 35 kg |
Geräuschpegel: |
60 dB |
Sondermaschinen und -formen auf Anfrage. |
